Если вы разрабатываете встраиваемые системы на базе FPGA (программируемой логической интегральной схемы) и сталкиваетесь с высокой стоимостью классических решений от ведущих производителей, эта статья для вас. В ней мы рассмотрим модули и отладочные платы Alinx на базе FPGA/SoPC (система на программируемой кристалле) PangoMicro: разберём, какие платформы входят в линейку, чем они отличаются от традиционных FPGA-решений и в каких задачах могут стать более доступной и эффективной альтернативой для обучения, исследований и прикладных разработок.
Почему классические FPGA-решения дорожают
Рынок программируемой логики активно развивается, но вместе с ростом производительности и функциональности FPGA-платформ увеличивается и их стоимость. Решения ведущих производителей, таких как AMD (включая Xilinx) и Intel, обеспечивают высокий уровень возможностей, однако далеко не всегда оправданы с точки зрения бюджета.
Особенно остро это проявляется в задачах обучения, прототипирования и массовых прикладных разработок, где избыточная мощность превращается в прямую переплату.
При этом далеко не каждый проект требует максимальной плотности логики, десятков высокоскоростных трансиверов или поддержки сложных серверных интерфейсов. В большинстве случаев достаточно умеренных ресурсов FPGA, базовых интерфейсов и возможности реализовать прикладную логику с приемлемой производительностью. Именно поэтому перед инженерами и компаниями всё чаще встаёт вопрос поиска более доступной альтернативы.
Альтернативные производители FPGA и SoPC: фокус на баланс стоимости и функциональности
Формируется отдельный сегмент решений – FPGA- и SoPC-платформы альтернативных производителей, ориентированные на баланс между стоимостью и функциональностью. Одним из таких производителей является PangoMicro. Он предлагает линейку программируемых логических устройств (FPGA) и гетерогенных решений (SoPC), которые сочетают FPGA-логику и процессорные ядра в одном кристалле. Такие платформы позволяют реализовывать как классические FPGA-схемы, так и системы с программной частью – аналогично более известным архитектурам.
Alinx на базе PangoMicro
Компания Alinx уже известна своими решениями на базе FPGA и SoC (система на кристалле) ведущих мировых производителей. Она развивает это направление, предлагая модули и отладочные платы на базе PangoMicro. Линейка включает как доступные FPGA-модули для обучения и простых задач, так и более производительные SoPC-решения, пригодные для разработки прикладных систем. При этом сохраняется привычная концепция «модуль + отладочная плата». Это позволяет использовать эти платформы как для быстрого старта разработки, так и для последующего внедрения в конечные устройства.
Таким образом, решения Alinx на базе PangoMicro формируют альтернативный подход к FPGA-разработке с более низким порогом входа, гибкой масштабируемостью и возможностью применения в широком спектре задач, где классические платформы оказываются избыточными или экономически нецелесообразными.
Логика продуктовой линейки PangoMicro в решениях Alinx
Линейка решений Alinx на базе PangoMicro построена по той же инженерной логике, что и продукты на базе FPGA ведущих производителей, однако с акцентом на доступность, простоту интеграции и покрытие типовых прикладных задач. В её основе лежит сочетание различных семейств FPGA / SoPC и привычная для Alinx модульная архитектура, включающая вычислительные модули и отладочные платы.
С точки зрения архитектуры все решения можно разделить на две основные категории:
- Классические FPGA-модули, предназначенные для реализации пользовательской логики без встроенной процессорной подсистемы. Они подходят для задач интерфейсной логики, управления, базовой цифровой обработки сигналов и других сценариев, где не требуется полноценная операционная система.
- SoPC-решения, в которых FPGA-логика объединена с процессорными ядрами (как правило, ARM) в рамках одного кристалла. Такие платформы позволяют строить гетерогенные системы, совмещающие программную и аппаратную обработку данных.
Градация по производительности
Внутри категорий линейка PangoMicro имеет чёткую градацию по уровню производительности и функциональности.
- Базовый сегмент представлен компактными и максимально доступными FPGA-решениями (например, семейство Logos (Логос)), которые ориентированы на обучение, простые проекты и массовые устройства с жёсткими ограничениями по стоимости.
- Средний класс (в отличие от классических FPGA-линеек, где сегментация жёстко разделена по семействам, у PangoMicro не выделен в отдельную серию). Его роль фактически выполняют старшие представители семейства Logos (Logos-2), а также младшие модели Kosmo-2 (Космо-2). Таким образом, переход от базовых к высокопроизводительным решениям реализован не через отдельную линейку, а через масштабирование внутри существующих семейств.
- Старшие решения (например, семейства Kosmo-2 и Titan (Титан)) предлагают расширенные ресурсы логики, наличие процессорной подсистемы и поддержку более сложных интерфейсов, что позволяет использовать их в прикладных системах и R&D (Research and Development – научно-исследовательские и опытно-конструкторские работы) задачах.
Концепция «модуль + отладочная плата» в решениях Alinx
Как и в других продуктовых направлениях Alinx, ключевую роль играет концепция «модуль + отладочная плата». FPGA / SoPC-модуль выступает в качестве универсального вычислительного ядра, включающего сам чип, память и базовую инфраструктуру. Отладочная плата, в свою очередь, реализует функции несущей платы (carrier-board) – предоставляет интерфейсы ввода-вывода, средства подключения периферии и удобную среду для разработки. Такой подход позволяет инженерам быстро начать работу с платформой, протестировать архитектуру системы и затем перенести модуль в собственное устройство.
Чем линейка PangoMicro отличается от решений ведущих производителей?
Отдельно стоит отметить, что в отличие от решений на базе FPGA ведущих производителей, линейка PangoMicro изначально проектировалась с прицелом на снижение стоимости без критической потери функциональности. Это выражается как в цене самих чипов, так и в общей стоимости готовых модулей и отладочных плат. В результате формируется альтернативная экосистема, которая закрывает значительную часть задач, не требующих максимальной производительности, но чувствительных к бюджету.
Базовый сегмент FPGA-решений Alinx

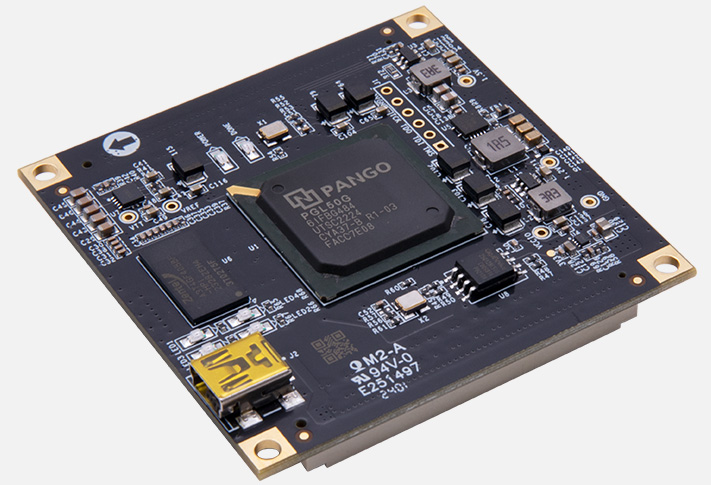

Этот сегмент представлен компактными и доступными модулями семейства Logos, ориентированными на обучение, быстрый старт разработки и проекты с жёсткими ограничениями по бюджету. Примером такого решения является модуль P50G, построенный на базе FPGA Pango Logos PGL50G.
Он объединяет программируемую логику с интегрированными ресурсами – DDR3-памятью, QSPI Flash и развитой системой ввода-вывода, формируя законченную платформу для встраиваемых задач. Наличие высокоскоростных интерфейсов и большого числа пользовательских I/O (Input/Output – ввод-вывод) делает его пригодным не только для учебных проектов, но и для задач обработки данных, видео и промышленной автоматизации.

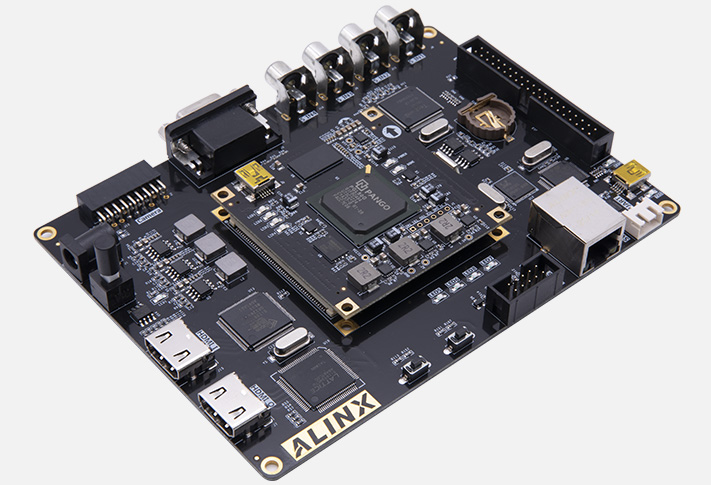

Отладочная плата AVP50G на базе модуля P50G
На основе этого модуля построена отладочная плата AVP50G, которая позволяет быстро перейти от изучения архитектуры FPGA к практической разработке. Плата оснащена широким набором интерфейсов: Gigabit Ethernet, HDMI (вход и выход), VGA, а также специализированными видеовходами и портами расширения.
Все это делает её удобной платформой для прототипирования систем компьютерного зрения, обработки изображений и сетевых приложений. Благодаря такой модульной архитектуре разработчики могут использовать P50G как основу для собственных устройств, минимизируя время вывода продукта на рынок.
FPGA-решения Alinx среднего уровня
Средний сегмент FPGA – решений Alinx на базе PangoMicro представлен модулями серии Logos-2 и младшими представителями Kosmo-2. Они обеспечивают заметно более высокий уровень производительности по сравнению с базовыми решениями, сохраняя при этом разумную стоимость и простоту интеграции.

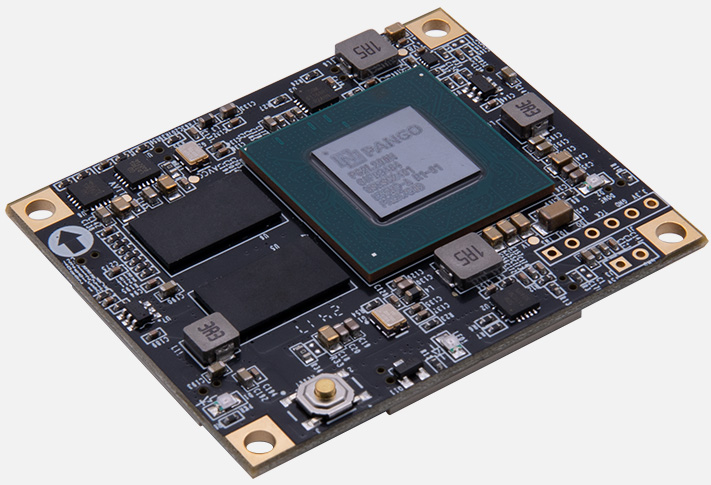

Характерным примером является модуль P200, основанный на FPGA Pango Logos-2 PG2L200H. Он включает уже 1 ГБ DDR3-памяти, QSPI Flash и развитую подсистему высокоскоростных интерфейсов, включая PCIe Gen2 и многоканальные трансиверы до 6,6 Гбит/с. Это делает его пригодным для задач, где требуется обработка больших объёмов данных, работа с видеопотоками, сетевые приложения и промышленная автоматизация.
В отличие от базовых модулей, решения уровня P200 ориентированы не только на обучение и прототипирование, но и на разработку полноценных прикладных систем, где важны пропускная способность, количество логических ресурсов и наличие высокоскоростных интерфейсов. Фактически это переходный класс между «учебными» FPGA и промышленными платформами, позволяющий реализовывать более сложные архитектуры без существенного роста стоимости системы.

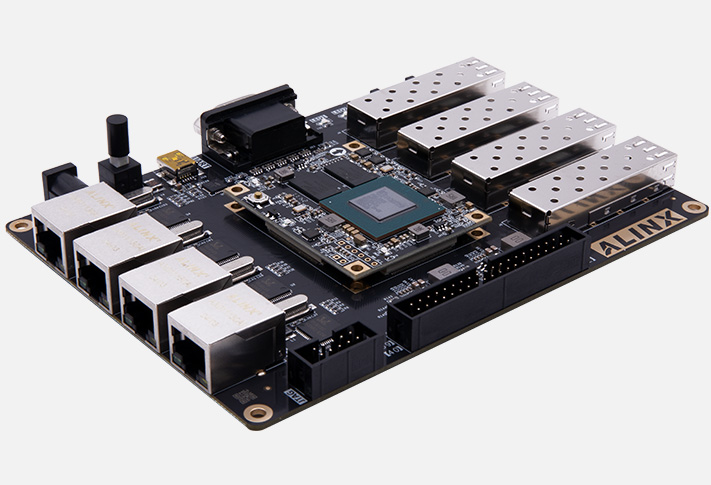

Отладочная плата AXP201 на базе модуля P200
На базе модуля P200 основана отладочная плата AXP201, которая раскрывает возможности Logos-2 в практических сценариях. Плата оснащена расширенным набором интерфейсов, включая Gigabit Ethernet, SFP+ для высокоскоростных сетевых подключений, VGA-выход и разъёмы расширения.
Благодаря этому она подходит для разработки телекоммуникационного оборудования, систем обработки видео, анализа данных и сетевой безопасности. Использование связки SoM (System on Module — вычислительный модуль на кристалле) + несущая плата позволяет разработчикам сначала отработать архитектуру на готовой платформе, а затем перенести решение в собственное устройство с минимальными изменениями.
Старший сегмент FPGA-решений Alinx
Старший сегмент FPGA-решений Alinx на базе PangoMicro ориентирован на задачи, требующие максимальной производительности, высокой пропускной способности и работы с высокоскоростными интерфейсами.

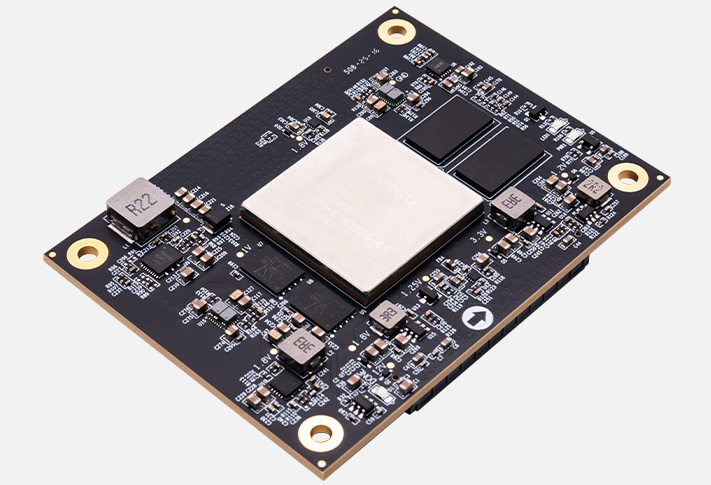

В качестве примера рассмотрим модуль P500, основанный на FPGA Pango Titan-2 – одного из наиболее производительных семейств в линейке PangoMicro. Такие устройства обеспечивают большой объём логических ресурсов, поддержку высокоскоростной памяти DDR4 и наличие встроенных аппаратных блоков для работы с интерфейсами PCIe и SERDES, что делает их пригодными для построения сложных вычислительных и коммуникационных систем.
Модули уровня P500 ориентированы на применение в задачах телекоммуникаций, обработки видео и изображений, анализа данных и сетевой безопасности, где критичны высокая пропускная способность и параллельная обработка потоков данных. За счёт наличия большого количества высокоскоростных трансиверов такие решения позволяют строить системы с интенсивным обменом данными и обработкой сигналов в реальном времени.

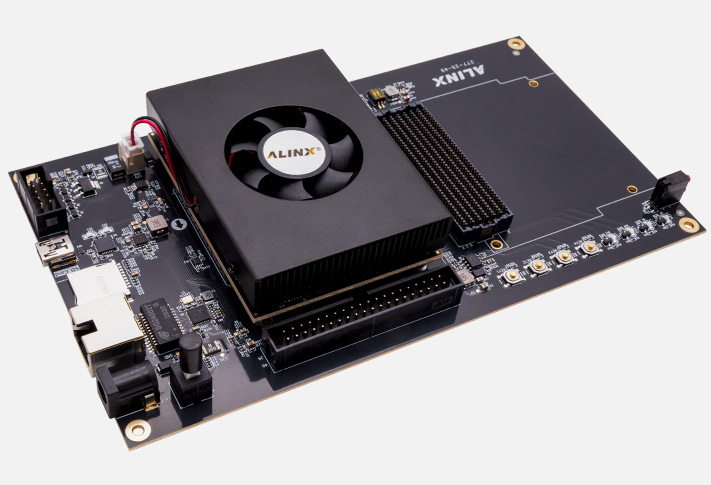

Отладочная плата AXP500F на базе модуля P500
На базе этого модуля построена отладочная плата AXP500F, которая предоставляет разработчику полный доступ к возможностям платформы Titan.
Плата оснащена высокоскоростными интерфейсами передачи данных, разъёмами расширения и средствами подключения периферии, что позволяет использовать её как полноценную платформу для разработки и тестирования сложных FPGA-систем. Такой набор интерфейсов делает AXP500F удобной для создания прототипов телекоммуникационного оборудования, систем цифровой обработки сигналов и высокопроизводительных вычислительных узлов.
Таким образом, связка P500 и AXP500F демонстрирует верхний уровень возможностей платформ Alinx на базе PangoMicro от мощных вычислительных модулей до полноценных инструментов разработки. В сочетании с более доступными линейками Logos и Logos-2 это формирует завершённую шкалу решений от учебных и бюджетных платформ до профессиональных систем промышленного уровня.
Итоги: доступная альтернатива классическим FPGA-платформам
Рынок FPGA – решений сегодня уже не ограничивается продукцией нескольких крупных вендоров. Появление альтернативных архитектур и производителей, таких как PangoMicro, позволяет разработчикам по-новому взглянуть на баланс стоимости и возможностей аппаратной платформы. Это особенно важно в прикладных задачах, где требуется не максимальная производительность любой ценой, а оптимальное соотношение ресурсов, цены и доступности.
Решения Alinx на базе PangoMicro закрывают этот запрос на практике. В линейке представлены платформы разных классов: от доступных модулей Logos для обучения и простых проектов до более производительных решений Logos-2 и старших платформ Titan, ориентированных на обработку данных, телекоммуникации и промышленное применение. Такой подход позволяет выбрать платформу под конкретную задачу, не переплачивая за избыточные ресурсы, и при этом сохранять возможность масштабирования проекта.
Важным преимуществом является и концепция модульной разработки. Использование связки SoM + отладочная плата позволяет быстро перейти от изучения архитектуры и прототипирования к созданию собственного устройства. Разработчик может отладить алгоритмы и интерфейсы на готовой платформе, а затем перенести вычислительный модуль в финальное изделие, существенно сокращая сроки разработки и снижая инженерные риски.
Модули и отладочные платы Alinx на базе PangoMicro можно приобрести в компании «Матрикс Электроника», являющейся партнёром производителя. Наши специалисты помогут подобрать оптимальное решение под ваши задачи – от учебных стендов и исследовательских проектов до прикладных систем обработки сигналов и встраиваемых устройств.
Оставьте запрос на подбор решений Alinx по электронной почте: info@gcmatrix.com или через сайт.
